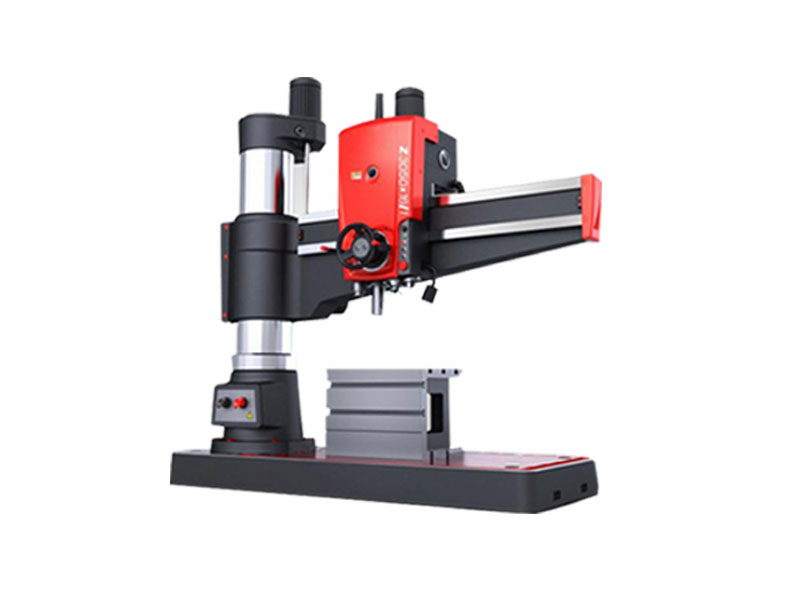

Z30100x31/1搖臂鉆床

日期:2021-04-17 來源:bjgytz.com 點擊:2606次

生產廠家：沈陽中捷數控?fù)u臂鉆床廠
鉆孔直徑：100mm
主軸行程：500mm
主電機功率：15kw

在線咨詢全國熱線
024-66715888

產品描述

Z30100x31/1搖臂鉆床工作效率高,加工誤差小,液壓預選變速,最大鉆孔直徑在配有相應工裝的條件下可以鏜孔,主軸箱、搖臂、立柱均由液壓夾緊;主軸正反轉、停車、空檔用一個手柄操作。它具有性能完善、使用安全、可靠、方便、易于維修,精度高、剛性好、壽命長等優點。

Z30100×31/1搖臂鉆床技術參數
規格名稱	單位	Z30100×31/1搖臂鉆床
鉆孔直徑	mm	100
主軸中心線至立柱母線距離	mm	570-3150
主軸端面至底座工作面距離	mm	750-2500
主軸行程	mm	500
主軸錐孔(莫氏)	mores.no	6#
主軸轉速范圍	r/min	8-1000
主軸轉速級數	step	22
主軸進給量范圍	mm/r	0.06-3.20
主軸進給量級數	step	16
工作臺尺寸	mm	1250×800×630
主軸箱水平移動距離	mm	2580
主電機功率	kw	15
機床重量	kg	20000
外形尺寸	mm	4660×1630×4525

Z30100x31/1搖臂鉆床搖臂鉆床安全操作規程：

1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。

2．嚴禁戴手套操作，女生發辮應挽在帽子內。

3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準 用手拿著鉆。

4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。

5．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。

6．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。

7．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。

8．使用搖臂鉆時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。

9．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。

10．工作結束時，將橫臂降到最低位置，主軸箱靠近立柱，并且都要卡緊。
