主要結構及運動形式

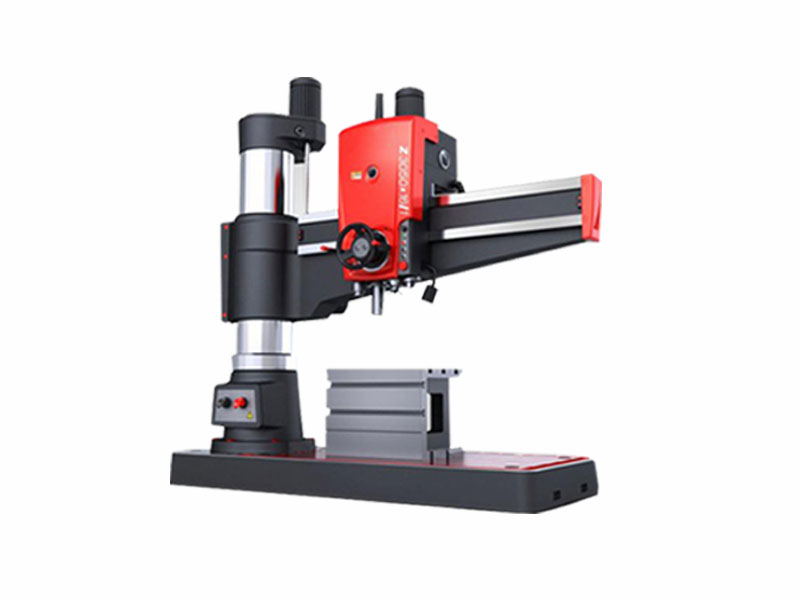

它主要由底座、內立柱、外立柱、搖臂、主軸箱、工作臺等組成。內立柱固定在底座上，在它外面套著空心的外立柱，外立柱可繞著內立柱回轉一周，搖臂一端的套筒部分與外立柱滑動配合，借助于絲桿，搖臂可沿著外立柱上下移動，但兩者不能作相對移動，所以搖臂將與外立柱一起相對內立柱回轉。主軸箱是一個復合的部件，它具有主軸及主軸旋轉部件和主軸進給的全部變速和操縱機構。主軸箱可沿著搖臂上的水平導軌作徑向移動。當進行加工時，可利用特殊的夾緊機構將外立柱緊固在內立柱上，搖臂緊固在外立柱上，主軸箱緊固在搖臂導軌上，然后進行鉆削加工。

主運動：主軸的旋轉。進給運動：主軸的軸向進給。搖臂鉆床除主運動與進給運動外，還有外立柱、搖臂和主軸箱的輔助運動，它們都有夾緊裝置和固定位置。搖臂的升降及夾緊放松由一臺異步電動機拖動，搖臂的回轉和主軸箱的徑向移動采用手動，立柱的夾緊松開由一臺電動機拖動一臺齒輪泵來供給夾緊裝置所用的壓力油來實現，同時通過電氣聯鎖來實現主軸箱的夾緊與放松。? 搖臂鉆床的主軸旋轉和搖臂升降不允許同時進行，以保證安全生產。
