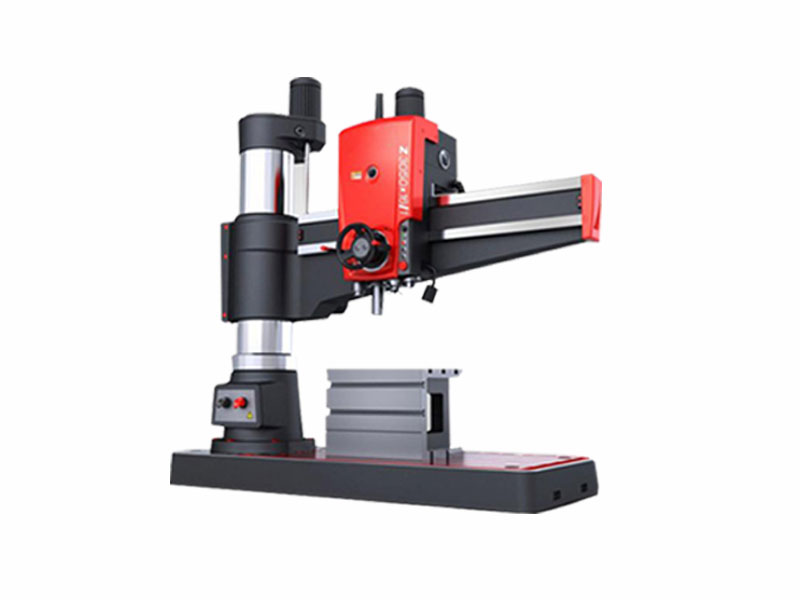

Z3063x20/1搖臂鉆床

日期:2021-04-18 來源:bjgytz.com 點擊:1778次

生產廠家：沈陽中捷數控?fù)u臂鉆床廠
鉆孔直徑：63mm
主軸行程：400mm
主電機功率：5.5KW
機床重量：7000kg
外形尺寸：3080×1250×3291mm

在線咨詢全國熱線
024-66715888

產品描述

?Z3063x20/1搖臂鉆床是用途廣泛的大型設備，Z3063液壓搖臂鉆床工作效率高，加工誤差小，可在大中型零件上鉆孔、擴孔、鉸孔、锪平面及攻絲等工作，液壓63搖臂鉆床操用靈活簡便，是制造及設備維修等行業理想的鉆孔設備。具有液壓加緊、液壓變速、液壓預選、機械電器雙重保險等特點。

Z3063×20/1搖臂鉆床技術參數
規格名稱	單位	Z3063×20/1搖臂鉆床
鉆孔直徑	mm	63
主軸中心線至立柱母線距離	mm	450-2000
主軸端面至底座工作面距離	mm	400-1600
主軸行程	mm	400
主軸錐孔(莫氏)	mores.no	5#
主軸轉速范圍	r/min	20-1600
主軸轉速級數	step	16
主軸進給量范圍	mm/r	0.04-3.20
主軸進給量級數	step	16
工作臺尺寸	mm	630×800
主軸箱水平移動距離	mm	1550
主電機功率	kw	5.5
機床重量	kg	7000
外形尺寸	mm	3080×1250×3291

搖臂鉆床加工件孔徑偏大、圓度超差的原因及消除方法有哪些：

(1)主軸套筒與箱體導向軸套配合間隙太大。應修整套筒，更換導向軸套。

(2)主軸軸向竄動太大。應調整主軸上背母，減少軸向間隙，保證在 0.01mm 之內。

(3)主軸錐孔與鉆頭錐柄配合不好。應用鑄鐵莫氏錐捧研磨錐孔，保證與標準檢驗心棒的接觸面積不少于 70%。

(4)工件裝夾過緊或夾緊部位不當，造成工件變形。應合理選擇夾緊部位，正確夾緊工件。

(5)夾緊部位重復精度差及夾緊不牢固。應重新調整夾緊部件，保證重復定位精度和夾緊牢固。

(6)主軸錐孔內有毛刺或研傷，造成鉆頭傾斜。應用刮刀修刮內錐孔毛刺或研仿部位，保證錐孔軸心線的徑向圓跳動誤差靠主軸端小于0.02mm。

(7)鉆頭主切削刃長短不一。應重新正確刃磨鉆頭，保證主切削刃長短一致，刃口對稱及鋒利。
