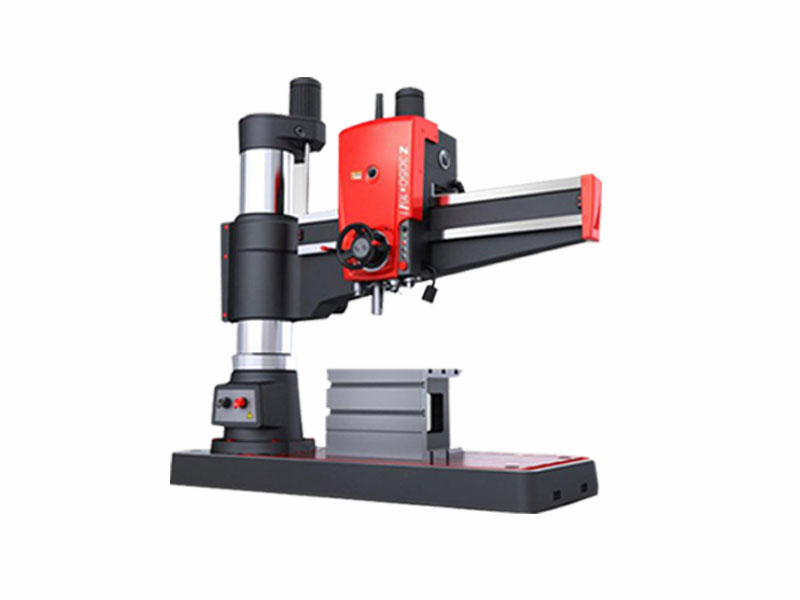

Z3040x14/3機械搖臂鉆床

日期:2021-04-14 來源:bjgytz.com 點擊:2547次

生產廠家：沈陽中捷數控搖臂鉆床廠
鉆孔直徑：40mm
主軸行程：270mm
主電機功率：3kw

在線咨詢全國熱線
024-66715888

產品描述

Z3040×14/3機械搖臂鉆床自動升降，自動進刀，機械變速，機械鎖緊。

搖臂鉆床是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。按用途和結構分類，鉆床可以分為 立式鉆床、臺式鉆床、多孔鉆床、搖臂鉆床及其他專用鉆床等。在各類鉆床中，搖臂鉆床操作方便、靈活，適用范圍廣，具有典型性，特別適用于單件或批量生產帶有多孔大型零件的孔加工，是一般機械加工車間常見的機床。

Z3040x14/3機械搖臂鉆床主軸在主軸箱內上下快速移動時松緊不勻的故障原因及排除方法:

(1)主軸花鍵局部彎曲或拉毛。重新矯正彎曲部分花鍵，修正拉毛部分。

(2)主軸套筒變形。應修整套筒更換套筒導向套。

(3)主軸套筒配重失調。應適當增減主軸套筒配重的重量，使主軸在全部行程范圍內任何位置都處于平衡狀態。

(4)套筒齒條與齒輪拉毛研傷。應修整套筒齒條和傳動齒輪。

(5)主軸箱體與主軸箱蓋中心偏移。應移動箱蓋，校準兩孔中心后擰緊螺釘重新鉸孔定位。

Z3040×14/Ⅲ機械搖臂鉆床技術參數
規格名稱	單位	Z3040×14/Ⅲ
鉆孔直徑	mm	40
主軸中心線至立柱母線距離	mm	350-1370
主軸端面至底座工作面距離	mm	260-1210
主軸行程	mm	270
主軸錐孔(莫氏)	mores.no	4#
主軸轉速范圍	r/min	32-2500
主軸轉速級數	step	16
主軸進給量范圍	mm/r	0.10-1.25
主軸進給量級數	step	8
搖臂升降速度	m/mm	1.27
主軸箱水平移動距離	mm	1015
搖臂回轉角度	?	±90
升降電機功率	kw	0.75
主軸允許最大進給抗力	n	12250
機床功率	kw	3
機床重量	kg	2200
外形尺寸	mm	2053×820×2483

Z3040x14/3機械搖臂鉆床日常保養:

1、清洗機床外表及死角，拆洗各罩蓋，要求內外清潔、無銹蝕、無黃袍，漆見本色鐵見光。清洗導軌面及清除工作臺面毛刺。檢查補齊螺釘、手球、手板，檢查各手柄靈活可靠性。
?2、Z3040x14/3機械搖臂鉆床主軸進刀箱保養：檢查油質，保持良好，油量符合要求。清除主軸錐孔毛刺。清洗變速系統、濾油網，調整油壓。
?3、Z3040x14/3機械搖臂鉆床搖臂及升降夾緊機構檢查：檢查調整升降機構和夾緊機構達到靈敏可靠。
?4、Z3040x14/3機械搖臂鉆床潤滑系統檢查：清洗油氈，要求油杯齊全、油路暢通，油窗明亮。
?5、Z3040x14/3機械搖臂鉆床冷卻系統檢查：清洗冷卻泵、過濾器及冷卻液槽。檢查冷卻液管路，要求無漏水現象。
?6、Z3040x14/3機械搖臂鉆床電器系統檢查：清掃電機及電器箱內外塵土。關閉電源,打開電器門蓋,檢查電器接頭和電器元件是否有松動、老化。檢查限位開關是否工作正常。開門斷電是否起到作用。檢查系統是否正常，有無漏油現象。各電器控制開關是否正常。

Z3040x14/3機械搖臂鉆床采用液壓加緊；采用液壓變速，主軸16級變速；主軸行程達到270mm，適用范圍廣泛。
