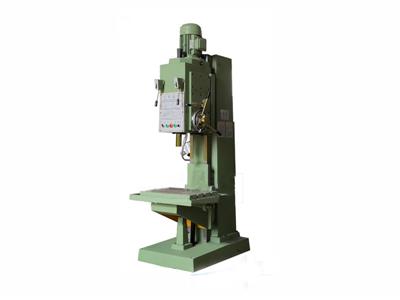

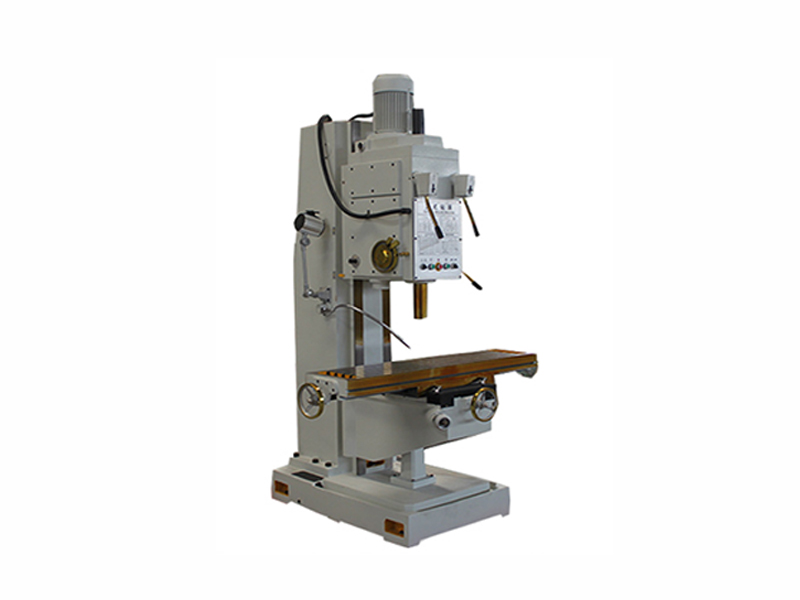

Z5140B-1立式鉆床

日期:2021-04-17 來源:bjgytz.com 點擊:2682次

生產廠家：沈陽中捷數控?fù)u臂鉆床廠
鉆孔直徑：40mm
主軸行程：250mm
主電機功率：3kw
機床重量：1350kg
外形尺寸：1300x1200x2465mm

在線咨詢全國熱線
024-66715888

產品描述

??Z5140B-1系列方柱立式鉆床是一款萬能型通用機床。機床的鉆孔直徑為Z5140B：￠40mm：(在50-60kgf/mm的鋼材上，在布氏硬度HB=220的鑄鐵上，鉆孔能力分別為￠40mm)。Z5140B-1為固定工作臺，Z5140B-1為十字工作臺，主軸垂直運動。本機床除用于鉆孔外，還可以擴孔、鉆沉頭孔、锪端面、鉸孔、攻絲等。

主要技術參數	Z5140B-1
最大鉆孔直徑mm	40
主軸軸孔錐度	MT4
主軸行程mm	250
主軸箱行程（手動）mm	200
主軸轉速級數	12
進給量級數	9
主軸轉速范圍r.p.m	31.5~1400
進給量范圍mm/r	0.056~1.80
工作臺面尺寸mm	1200 x 280
工作臺縱橫行程mm	600/300
工作臺升降行程mm	300
主軸端面至工作臺面最大距離mm	750
主電機功率kw	3
外形尺寸mm	1300x1200x2465
機床重量（凈重）kg	1350

Z5140B-1立式鉆床功能及特點是什么?

1. 方柱立式鉆床、機床由主軸箱、立柱、底座、工作臺等主要部分組成。機床要求布置足夠的加強筋板，保證機床具有足夠強度、剛性和高穩定性。結構可靠。

2.電機采用國內知名品牌,主軸軸承、絲桿、主要電器元件、主要液壓元器件采用當今市場上質量較高的主流產品。

3. 主軸系統有高性能的傳動精度和剛性，主軸各級變速機構靈敏可靠。

4. 操作系統集中，工人使用方便快捷，維修方便。

5. 主軸攻絲能實現自動反轉，自動進給、定程切削。除用于鉆孔外，還可以擴孔、鉆沉頭孔、锪端面、鉸孔、攻絲等。效率高、剛性好、精度高、噪音低、變速范圍廣

6.機床的鉆孔直徑為Z5140B：￠40mm；Z5150B：￠40mm(在50-60kgf/mm的鋼材上，在布氏硬度HB=220的鑄鐵上，鉆孔能力分別為￠40mm、￠50mm)

7..Z5140B、z5150B為固定工作臺；Z5140B-1、Z5150B-1為十字工作臺。十字工作臺的，則工作臺能縱橫、升降手動進給。
